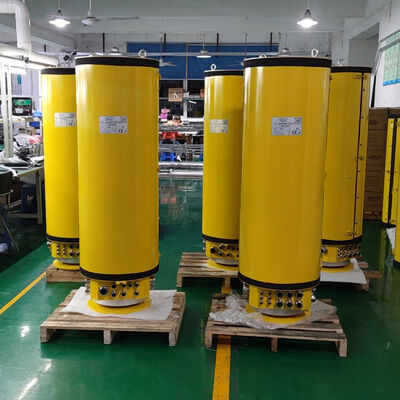

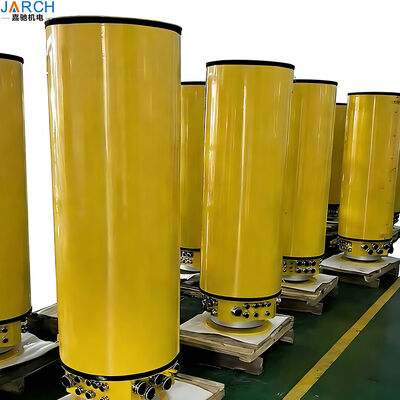

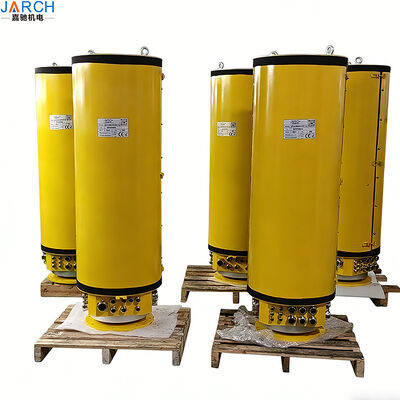

Высоковольтный кабель катушки Слип кольцо башенный кран 12,5кв слип кольцо центральный коллектор кольцо для 15кв крана

1- О кольце Слип.

JARCH Слип-ринги - это электромеханические устройства для передачи электрической энергии, управляющих сигналов и/или данных от стационарной к вращающейся конструкции (или наоборот).Мы предлагаем полный ассортимент скользких колец для передачи напряжения от мВ до 36 кВ и токов от мА до 3600 А. Все серии подходят для смешивания с сигналами и данными.двойные или многочисленные кистиМы можем предоставить композицию от нескольких столбов до нескольких сотен, в зависимости от требований вашего приложения.Сдвижные кольца сборки могут быть поставлены как открытые, “не закрытые” типы для специальных адаптаций заказчика, или полностью закрытые пластиковым или металлическим корпусом высокого воздействия, подходящим даже для опасных мест.Дополнительные вращающиеся сцепления доступны для жидкостей или газов, и можно интегрировать вращающиеся волоконно-оптические устройства.

2.Обзор продукта:

Наши промышленных колец JARCH предназначены для надежной передачи энергии, сигналов и данных в вращающихся приложениях.Они широко используются вветряные турбины, робототехника, краны, упаковочные машины и медицинское оборудованиеС низким уровнем электрического шума, высокой скоростью стабильности, и длительный срок службы, наши скользящие кольца обеспечивают непрерывный 360Ввращение без замыкания кабеля.

3. КреанSпараметры кольца на губах:

3.1 Наименование компонента: Проводящее скольжение кольцо JSR-BCX-8P400-9P150-20P25-10S

3.1.1 Температура рабочей среды: -40°C ~ + 40°C

3.1.2 Уровень защиты: IP64

3.1.3 Рабочее напряжение: DC 24 V/AC400 V

3.1.4 Рабочая скорость: 0 ~ 2 оборота в минуту

3.1.7 Сопротивление изоляции: 500 МΩ, значение колебаний динамического сопротивления менее 30 м Ω

3.1.8 Количество колец: 62 колеса в общей сложности,

3.1.9 Ток кольца питания:

8 колец - 400 А, ED100%, 400 В

9 колец - 150 А, ED100%, 400 В

20 колец - 21 А, ED100%, 400 В

10 колец - 20 мА, ED100%, 10В:

Масса тела: 160 кг

3.2 Рисунок внешнего вида и размеров установки

4.Ключевые характеристики и преимущества:

1Прочный и долговечный

***Построен с контактами из золотой сплавы и передовой технологией щетки для минимального износа.

*** Бесобеспеченная эксплуатация с продолжительностью службы более 10 миллионов оборотов.

***Устойчивость к высоким температурам от -40 до 80 градусов, подходит для суровых условий.

2Высокая целостность сигнала.

***Низкий уровень электрического шума (<0,5 сопротивления при контакте) обеспечивает стабильную передачу.

*** Поддерживает смешанную передачу мощности, Ethernet (CAT5/CAT6), USB, HD видео и сенсорных сигналов.

*** Идеально подходит для обратной связи сервомотора, сигналов кодера и шины CAN в автоматизации.

3. компактный и универсальный дизайн

*** Доступно в виде капсул, проницаемых и блинчиков.

***Миниатюрные скользкие кольца (от 10 мм в диаметре) для ограниченных пространством приложений, таких как роботизированные суставы и камеры видеонаблюдения.

*** Размеры отверстий (от 6 до 300 мм) и конфигурации схем (от 1 до 100+ схем) могут быть настроены на себя.

4Построен для тяжелых условий.

*** IP54, IP65 или IP67 защита доступна для пылестойкости и водостойкости.

***Устойчивое к коррозии корпус, идеально подходит для оффшорных ветровых электростанций, морских применений и кранов на открытом воздухе.

***Высокая вибрационная и устойчивость к ударам для тяжелых машин.

5. Приложения (где используется):

Энергия ветра: системы управления наклоном, двигатели нажатия, мониторинг состояния.

Робототехника: роботизированные руки, совместные роботы (коботы), AGV, сварочные роботы.

Обработка материалов: Gantry краны, краны насквозь, вращающиеся столы, упаковочные линии.

Медицинская и оборонная: томографы, радарные системы, панорамные камеры.

Промышленная автоматизация: вращающиеся ступени, таблицы индексации, управление кабелями.

RFQ

1Все опубликованные стандартные статьи имеют 2D и 3D чертежи?

Да, конечно. Напишите нам по электронной почте kris@szjarch.cn для получения дополнительной информации.

2Какие средние скользкие кольца можно настроить, и какие параметры требуются?

Через среду: газ, жидкость, электричество, Ethernet, оптическое волокно, смешивание газ-жидкость-электрик и так далее

3Для электрических скользящих колец требуются следующие параметры:

a. число цепей (номера колец), ток, напряжение, скорость вращения, температура, степень защиты;

b. Требуется ли передача сигнала? Какие виды сигнала? Должен ли сигнал быть защищен?

c. Внутренний диаметр (ID), требуемая длина, ширина, высота.

максимальная высота должна быть менее XX мм.

4Для пневматических или гидравлических скользящих колец требуются следующие параметры:

a. Какой газ или жидкость это? Наши скользящие кольца могут передавать пневматические (вакуумные, воздушные, газовые...), гидравлические (масло, вода, холодная жидкость...), и т.д.

b. давление, скорость вращения, температура передаваемой среды;

c. Размер порта: G1/8 или PT1/4, и т.д.;

d. Внутренний диаметр (ID), требуемая длина, ширина, высота; какие-либо специальные требования к ним?

e. Максимальный допустимый крутящий момент скользящего кольца;

f. Как устанавливать: фиксировать винты в вращающийся вал или устанавливать с помощью фланца?

5Для Ethernet требуются следующие параметры:

а. 1000 или 100 м;

b. число цепей (номера колец), ток, напряжение, скорость вращения;

в. Требуется ли передача сигнала? Какие виды сигнала? Должен ли сигнал быть защищен?

d. Внутренний диаметр (ID), требуемая длина, ширина, высота.

6Правильная установка, работа при максимальной скорости вращения и правильная среда хороши для продления срока службы скользящих колец.
